Virtual Network Sensorでデータを監視できるように、VMware vCenterでネットワーク設定を行います。

重要
重要
  • 次の手順は、2023年7月現在のものです。
  • スループットが2Gbps未満の場合は、データポート設定でVSS、VDS、またはPCIパススルーが使用されている可能性があります。スループットが2Gbps以上の場合は、PCIパススルーの使用をお勧めします。データポートがインターネットに接続できる必要があります。

手順

  1. Virtual Network SensorのCLIコンソールで、次のように入力します。インターフェイスの表示をクリックし、カプセル化されたリモートミラーリングで「サポート」と表示されているネットワークインタフェースを選択します。
  2. enable コマンドを実行してください。
  3. configure interface <network_interface> コマンドを実行してください。
  4. を実行します。 ip-encap enable [xxx.xxx.xxx.xxx]コマンド。
  5. 種類# 終了をクリックして基本コマンドに戻り、[Encapsulated Remote Mirroring] の横にIPアドレスが表示されていることを確認します。
  6. VMware vCenterコンソールで、circle_icon=GUID-20230729150101.pngタブをクリックします。
  7. データセンターの名前を右クリックして、次の場所に移動します。[Distributed Switch] → [新しいDistributed Switch...] 。
  8. [名前と場所] 画面で、Distributed Switchの名前と場所を指定し、 [次へ]をクリックします。
  9. [バージョンの選択] 画面で、Distributed Switchのバージョンを選択し、 [次へ]をクリックします。
  10. [設定] 画面で、ポートグループ名とアップリンクの数を指定し、 [次へ]をクリックします。
  11. [完了の準備ができました] 画面で設定を確認し、 [終了]をクリックします。
  12. スイッチの名前を右クリックし、 [ホストの追加と管理...]を選択します。
  13. [Select task]画面で[Add hosts]を選択し、[NEXT]をクリックします。
  14. [ホストの選択] 画面で、仮想マシンを選択し、 [次へ]をクリックします。
  15. [物理アダプタの管理] 画面で、NICの名前を右クリックし、 [アップリンク1]を選択します。
    警告
    警告
    このネットワークインタフェースを使用している他の仮想アプライアンスがある場合は、それらのアプライアンスがインターネットから切断されないようにネットワーク設定を変更する必要があります。
  16. [NEXT] をクリックします。
  17. オンVMkernelアダプタの管理画面で、次へ。

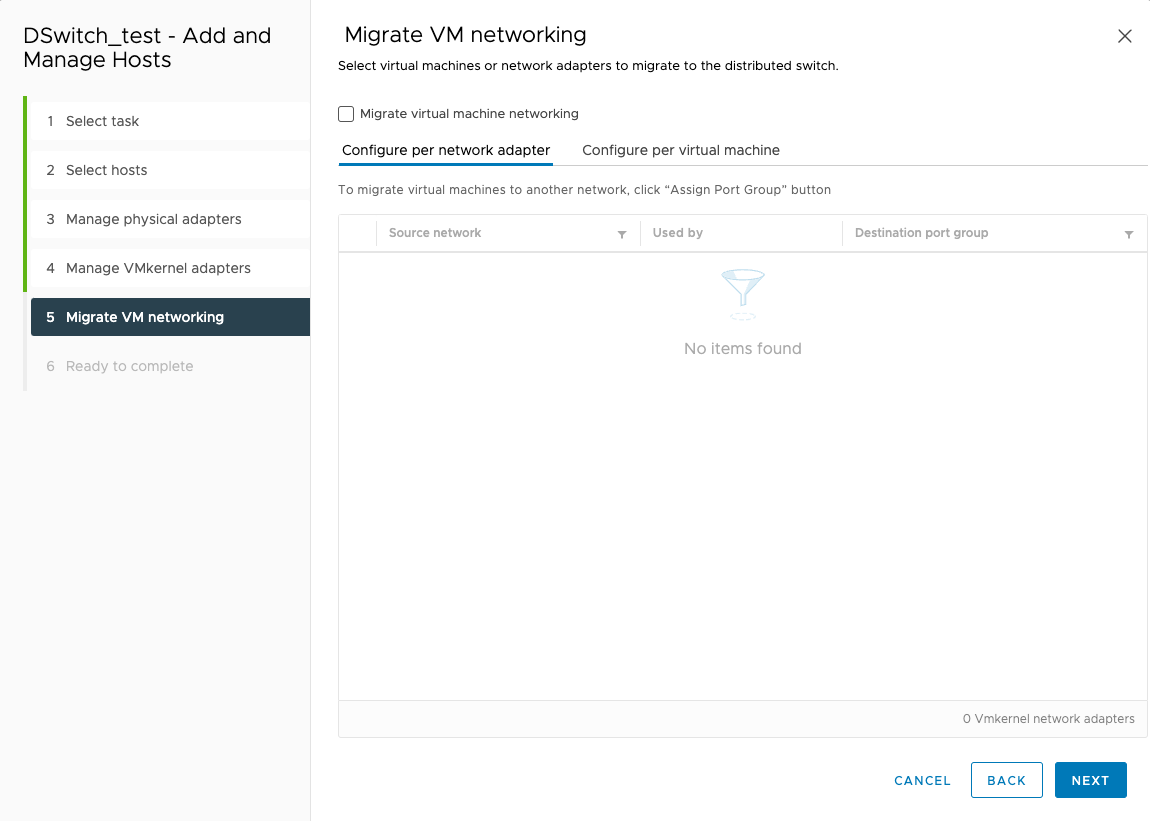

  18. オンVMネットワークの移行画面で、次へ。
  19. [完了する準備ができました] 画面で、 [終了]をクリックします。
  20. スイッチの名前をクリックし、 Networksをクリックします。
  21. ポートグループの名前を右クリックし、 Edit Settings...を選択します。
  22. VLANをクリックし、[VLAN type] に VLAN trunking を選択して、 OKをクリックします。
  23. VMware_vCenter_server_icon=GUID-20230329175050.png タブをクリックして、クライアントの名前をクリックしてください。
  24. [edit_settings_icon=GUID-20230729150707.png] をクリックします。
  25. [設定を編集] 画面で、 [ネットワークアダプタ1] をクリックして [ネットワークアダプタ1] を選択し [参照...]。
  26. ポートグループの名前をクリックし、 OKをクリックします。
  27. [OK] をクリックします。
  28. circle_icon=GUID-20230729150101.png タブをクリックして、スイッチの名前をクリックしてください。
  29. Configure、 NEW...、 Port Mirroringの順にクリックします。
  30. [セッションの種類の選択] 画面で、 [カプセル化されたリモートミラーリング (L3) ソース] を選択し、 [カプセル化されたリモートミラーリング (L3) ソース] をクリックし [次へ]。
  31. Edit properties 画面で、ステータスとして Enabled を選択し、 NEXTをクリックします。
  32. Select sources 画面で、監視する仮想アプライアンスを選択し、 NEXTをクリックします。
  33. Select destinations 画面で、 ADD をクリックし、Virtual Network Sensorに指定したカプセル化リモートミラーリングIPを入力します。
  34. [NEXT] をクリックします。
  35. Ready to complete screenで設定を確認し、 FINISHをクリックします。
    ネットワーク設定を構成した後、Virtual Network Sensorコンソールにアクセスし、コマンドshow trafficを使用してVirtual Network Sensorがトラフィックを受信していることを確認します。トラブルシューティングの詳細については、Virtual Network Sensor FAQおよびVirtual Network SensorのCLIコマンドを参照してください。
