IPsec 示例 2：NAT 设备的后端配置

在第二个示例中，下一代应用安全网关位于 NAT 设备后面。

NAT-A：

公共 IP 202.101.1.1，NAT 将 192.168.1.2 转换为 202.101.1.3

下一代应用安全网关-A:

内部 IP 192.168.1.2，在接口 eth0 上。本地网络为 172.16.1.0/24

NAT-B：

公共 IP 202.101.2.1，NAT 将 202.101.2.3 转换为 192.168.2.2

下一代应用安全网关-B:

内部 IP 192.168.2.2，在接口 eth0 上。本地网络为 172.16.2.0/24

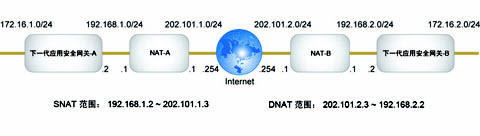

下一代应用安全网关 VPN 位于 NAT 设备后面

VPN 连接的配置：

下一代应用安全网关-A:

名称：toB

启用：是

网关类型：发起

网关： 202.101.2.3

接口名称：Eth0

策略名称：缺省

认证类型：预共享密钥

密钥： ******

本地网络： 172.16.1.0/24

远程网络： 172.16.2.0/24

VPN ID： 192.168.1.2



下一代应用安全网关-右:

名称：toA

启用：是

网关类型：响应

接口名称：Eth0

策略名称：缺省

认证类型：预共享密钥

密钥： ******

本地网络： 172.16.1.0/24

远程网络： 172.16.2.0/24
